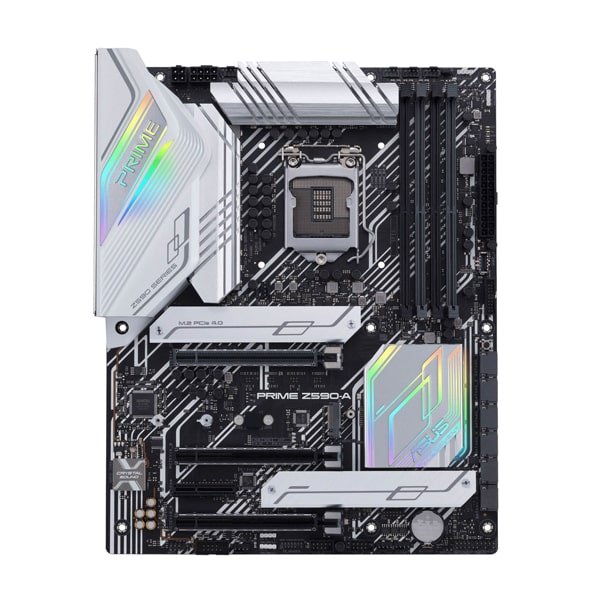

مادربرد ایسوس مدل PRIME Z590-A
مادربرد مدل PRIME Z590-A محصولی از شرکت مطرح ایسوس است. شرکت ایسوس از چیپست Intel Z590 برای این محصول بهره برده است. سوکت پردازنده تعبیه شده برای این مادربرد LGA 1200 شرکت اینتل است. این موضوع باعث شده که مادربرد PRIME Z590-A جزء مادربردهای مبتنی بر اینتل باشد. این محصول از نسل دهم پردازنده‌های شرکت اینتل پشتیبانی می‌کند. شرکت اینتل برای این محصول خود از چهار اسلات رم DDR4 بهره برده است. فرم فاکتور این مادربرد از نوع ATX بوده که به‌راحتی می‌تواند توسط بسیاری از کیس‌ها پشتیبانی شود. در پنل پشتی مادربرد PRIME Z590-A تنوع خوبی از درگاه‌ها به چشم می‌خورد. وجود درگاه USB 3.2 روی این محصول باعث شده که از آن بتوان برای انتقال اطلاعات با سرعت زیاد بهره برد. در کنار این درگاه‌ها یک درگاه HDMI ، یک درگاه Display Port، یک درگاه LAN، یک درگاه خروجی اپتیکال و 5 درگاه 3.5 میلی‌متری صدا قرار گرفته است. این مادربرد از پایداری و قدرت مانور زیادی برخوردار است و می‌تواند نیازهای یک شما را پوشش دهد.
| مشخصات فیزیکی |
| فرم فاکتور | ATX |
| پردازنده و چیپ ست |
| تعداد سوکت پردازنده | یک عدد |
| نوع سوکت پردازنده | Intel LGA 1200 |
| چیپست | Intel Z590 |
| برد تغذیه | 17 فاز |
| پردازنده های پشتیبانی شده | - Intel Socket LGA1200 for 11th Gen Intel Core processors & 10th Gen Intel Core, Pentium Gold and Celeron Processors
- Supports Intel 14 nm CPU
- Supports Intel Turbo Boost Technology 2.0 and Intel Turbo Boost Max Technology 3.0
- Intel Turbo Boost Max Technology 3.0 support depends on the CPU types
|
| حافظه رم |
| نوع حافظه پشتیبانی شده | DDR4 |
| تعداد اسلات حافظه | چهار عدد |
| پیکربندی حافظه | دو کاناله |
| استانداردهای حافظه | - DDR4 5333(OC)/5133(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 مگاهرتز
|
| توضیحات حافظه | - ۴ اسلات رم DIMM, Max. 128GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
- Dual Channel Memory Architecture
- Supports Intel Extreme Memory Profile (XMP)
- OptiMem II
- 10th Gen Intel® Core™ i7/i9 processors support 2933/2800/2666/2400/2133 natively, others will run at the maximum transfer rate of DDR4 2666MHz
- 11th Gen Intel Core processors support 3200/2933/2800/2666/2400/2133 natively
|
| کارت گرافیک |
| اسلات PCI Express x16 | سه عدد |
| تعداد مسیرهای PCI Express | 24 مسیر |
| نوع تخصیص مسیر | - ۳ مسیر PCIe 4.0/3.0 x16 slots
|
| سایر توضیحات کارت گرافیک | - ۱ عدد DisplayPort 1.4
- ۱ عدد HDMI 2.0
|
| اتصالات داخلی |
| اسلات PCI Express x4 | یک عدد |
| کانکتور SATA 3.0 | شش عدد |
| کانکتور M.2 | سه عدد |
| نوع اسلات M.2 | PCI-E 3.0 x4 , SATA 3.0 , PCI-E 4.0 , Key M |
| مجموع کانکتور فن | 8 عدد |
| کانکتورهای برق | - کانکتور برق اصلی 24 پبن ATX
- کانکتور برق 8 پین ATX
- کانکتور برق 4 پین ATX
- هدر برق فن پردازنده
|
| دکمه‌ها، سوییچ‌ها، جامپرها، کنترلرها و کانکتورها | - ۱ عدد Power button
- ۱ عدد CPU Over Voltage jumper
|
| هدر USB 2.0 | دو عدد |
| هدر USB 3.2 | یک عدد |
| تعداد هدر USB 3.2 Type-C | 1 عدد |
| توضیحات تکمیلی هدرها | - ۱ عدد USB 3.2 Gen 1 connector (supports USB Type-C)
- ۱ عدد USB 3.2 Gen 1 headers supports additional 2 USB 3.2 Gen 1 ports
- ۲ عدد USB 2.0 headers support additional 4 USB 2.0 ports
- ۳ عدد AURA Addressable Gen 2 headers
- ۱ عدد AURA RGB headers
- ۱ عدد Clear CMOS header
- ۱ عدد COM Port header
- ۱ عدد SPI TPM header (14-1pin)
- ۱ عدد 20/3pin System Panel header with Chassis intrude function
- ۱ عدد Thermal Sensor header
- ۱ عدد Thunderbolt header
|
| توضیحات تکمیلی قسمت ذخیره‌سازی (Storage) | - Total supports 3 x M.2 slots and 6 x SATA 6Gb/s ports
- Intel 11th Gen Processors
- M.2_1 slot (Key M), type 2242/2260/2280/22110
- - Only Intel 11th Core processors support PCIe 4.0 x4 mode, this slot will be disabled for other CPUs
- Intel Z590 Chipset
- M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)
- M.2_3 slot (Key M), type 2242/2260/22110 (supports PCIe 3.0 x4 & SATA modes)
- ۶ عدد SATA 6Gb/s ports
- Raid function for PCIe mode SSD in Intel Rapid Storage Technology is available with either 1. Intel SSDs installed in both CPU-attached and PCH-attached slots, or 2. any other 3rd party SSDs installed in PCH-attached slots.
- To enable Intel Optane Memory (Hybrid Storage device), it must be installed in PCH-attached slots with Intel® Rapid Storage Technology
- M.2_2 shares bandwidth with SATA6G_2. When M.2_2 runs SATA mode, SATA6G_2 will be disabled
- M.2_3 shares bandwidth with SATA6G_6. When M.2_6 runs SATA mode, SATA6G_6 will be disabled
|
| پنل پشتی |
| پورت USB 2.0 | چهار عدد |
| پورت USB 3.2 Gen 2 | سه عدد |
| پورت USB 3.2 Type-C | یک عدد |
| پورت LAN | یک عدد |
| کارت شبکه LAN | Intel I225-V 2.5Gb Ethernet port |
| کارت صدا | Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC |
| جک 3.5 میلی‌متری | 5 عدد |
| توضیحات کارت صدا | - Impedance sense for front and rear headphone outputs
- - Internal audio Amplifier to enhance the highest quality sound for headphone and speakers
- - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in)
- - Supports up to 32-Bit/192 kHz playback
- Audio Features:
- - Power pre-regulator reduces power input noise to ensure consistent performance
- - Rear optical S/PDIF out port
- - Premium Japanese audio capacitors
- - Audio Shielding
- - Dedicated audio PCB layers
- - Audio cover
- - Unique de-pop circuit
- Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio
|
| توضیحات تکمیلی تمامی پورت‌های USB مادربرد | - پنل پشتی:
- - ۱ عدد USB 3.2 Gen 2x2 port (1 x USB Type-C)
- - ۴ عدد USB 3.2 Gen 2 ports (3 x Type-A, 1 x Type-C)
- - ۴ عدد USB 2.0 ports (4 x Type-A)
- اتصالات داخلی:
- - ۱ عدد USB 3.2 Gen 1 connector (suppports USB Type-C)
- - ۱ عدد USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
- - ۲ عدد USB 2.0 headers support additional 4 USB 2.0 ports
|
| سایر مشخصات |
| مشخصات تکمیلی | |
| مدیریت | WOL by PME, PXE |
| سایر توضیحات بایوس | - 256Mb Flash ROM
- UEFI AMI BIOS
|
| توضیحات پنل اورکلاک | - DDR4 5333(OC)/5133(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
|
