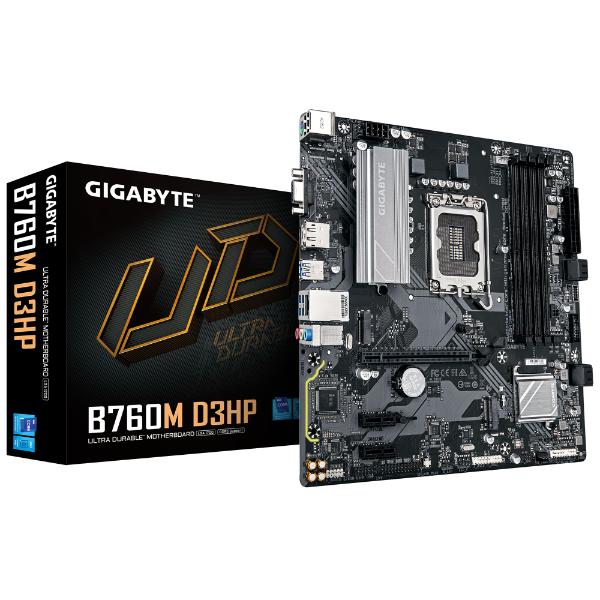

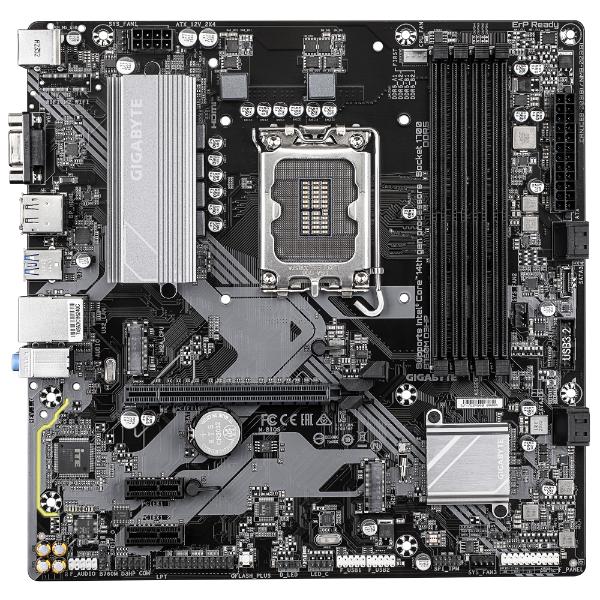

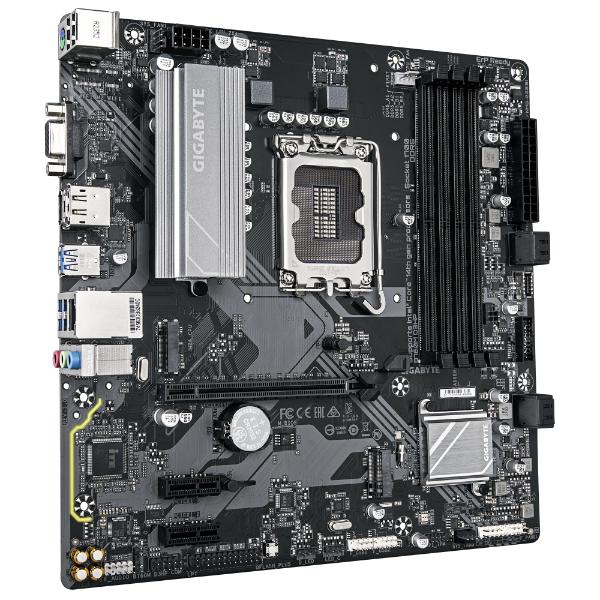

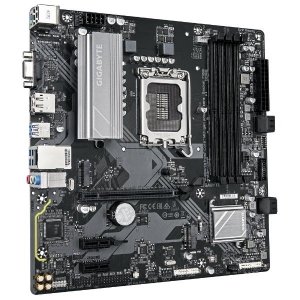

مادربرد گیگابایت مدل B760M D3HP DDR5
  • اشتراک گذاری
    اشتراک گذاری در شبکه های اجتماعی:
    آدرس کوتاه شده‌ی صفحه:
    اشتراک گذاری
  • لیست علاقه مندی
مادربرد گیگابایت مدل B760M D3HP DDR5
مادربرد گیگابایت مدل B760M D3HP DDR5
مادربرد گیگابایت مدل B760M D3HP DDR5

مادربرد گیگابایت مدل B760M D3HP DDR5

Gigabyte B760M D3HP DDR5 Motherboard
ناموجود
مشخصات فنی
پردازنده (CPU) سوکت LGA1700: پشتیبانی از پردازنده‌های نسل ۱۴، ۱۳ و ۱۲ اینتل® Core™، Pentium® Gold و Celeron®
چیپ‌ست چیپست Intel® B760 Express
حافظه (RAM) پردازنده‌های نسل ۱۴ و ۱۳ اینتل® Core™ i9/i7: پشتیبانی از ماژول‌های حافظه DDR5 با سرعت 5600/5200/4800/4400 مگاترانسفر بر ثانیه پردازنده‌های نسل ۱۳ اینتل® Core™ i5/i3 و نسل ۱۲ اینتل® Core™، Pentium® Gold و Celeron®: پشتیبانی از ماژول‌های حافظه DDR5 با سرعت 4800/4400 مگاترانسفر بر ثانیه دارای ۴ اسلات حافظه DDR5 DIMM با حداکثر ظرفیت ۲۵۶ گیگابایت (ظرفیت تک DIMM تا ۶۴ گیگابایت) معماری دو کاناله حافظه پشتیبانی از ماژول‌های حافظه ECC Un-buffered DIMM 1Rx8/2Rx8 (عملکرد در حالت غیر ECC) پشتیبانی از ماژول‌های حافظه غیر ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 پشتیبانی از ماژول‌های حافظه با پروفایل XMP (Extreme Memory Profile)
گرافیک داخلی پردازنده گرافیکی یکپارچه Intel® HD Graphics با پشتیبانی از: ۱ پورت D-Sub با حداکثر رزولوشن ۱۹۲۰x1200@60 هرتز ۱ پورت HDMI با حداکثر رزولوشن ۴۰۹۶x2160@60 هرتز پشتیبانی از HDMI نسخه ۲.۱ و HDCP 2.3 ** پشتیبانی از پورت‌های HDMI 2.1 TMDS ۱ پورت DisplayPort با حداکثر رزولوشن ۴۰۹۶x2304@60 هرتز پشتیبانی از DisplayPort نسخه ۱.۲ و HDCP 2.3
صدا کدک صوتی Realtek® صدای با کیفیت بالا (High Definition Audio) پشتیبانی از کانال‌های صوتی 2/4/5.1/7.1 امکان تغییر عملکرد جک‌های صوتی از طریق نرم‌افزار صوتی و پیکربندی صوتی 7.1 کاناله پشتیبانی از خروجی S/PDIF
شبکه (LAN) تراشه Realtek® GbE LAN با سرعت 1 گیگابیت بر ثانیه (1 Gbps/100 Mbps/10 Mbps)
اسلات‌های توسعه پردازنده: ۱ اسلات PCI Express x16 با پشتیبانی از PCIe 4.0 و سرعت x16 این اسلات فقط از کارت گرافیک یا NVMe SSD پشتیبانی می‌کند چیپست: ۲ اسلات PCI Express x1 با پشتیبانی از PCIe 3.0 و سرعت x1
رابط‌های ذخیره‌سازی پردازنده: ۱ کانکتور M.2 (Socket 3، کلید M، نوع 2280، پشتیبانی از PCIe 4.0 x4/x2 SSD) (M2A_CPU) چیپست: ۱ کانکتور M.2 (Socket 3، کلید M، نوع 2280، پشتیبانی از PCIe 4.0 x4/x2 SSD) (M2P_SB) ۴ کانکتور SATA 6Gb/s پشتیبانی از RAID 0، RAID 1، RAID 5 و RAID 10 برای دستگاه‌های ذخیره‌سازی SATA
پورت‌های USB ۱ پورت USB Type-C® با پشتیبانی از USB 3.2 Gen 1 از طریق هدر داخلی ۵ پورت USB 3.2 Gen 1 (۳ پورت پشت کیس، ۲ پورت از طریق هدر داخلی) ۲ پورت USB 2.0/1.1 در پنل پشتی چیپست + USB 2.0 Hub: ۴ پورت USB 2.0/1.1 از طریق هدرهای داخلی
اتصالات I/O داخلی ۱ کانکتور برق اصلی ATX 24 پین ۱ کانکتور برق ATX 12V 8 پین ۱ هدر فن پردازنده ۳ هدر فن سیستم ۱ هدر نوار LED آدرس‌پذیر ۱ هدر نوار LED RGB ۲ کانکتور M.2 Socket 3 ۴ کانکتور SATA 6Gb/s ۱ هدر پنل جلو ۱ هدر صوتی پنل جلو ۱ هدر USB Type-C® با پشتیبانی از USB 3.2 Gen 1 ۱ هدر USB 3.2 Gen 1 ۲ هدر USB 2.0/1.1 ۱ هدر ماژول Trusted Platform Module (فقط برای ماژول‌های GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2) ۱ هدر پورت سریال ۱ هدر پورت موازی ۱ هدر خروجی S/PDIF ۱ دکمه Q-Flash Plus ۱ جامپر ریست ۱ جامپر پاک‌کردن CMOS

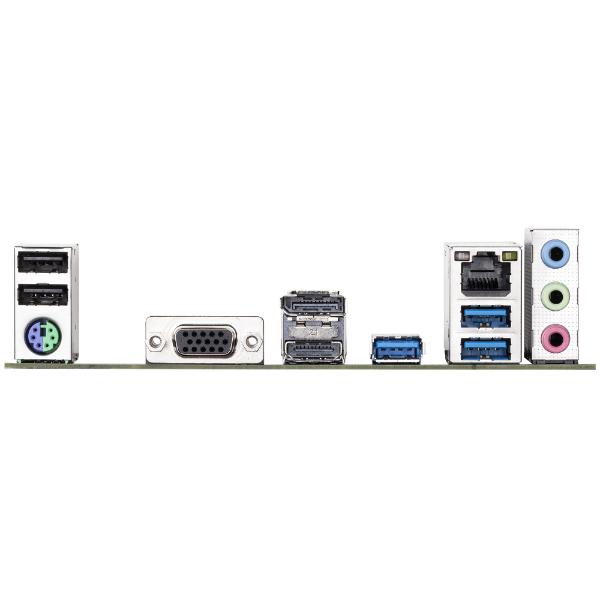

کانکتورهای پنل پشتی ۲ پورت USB 2.0/1.1 ۱ پورت PS/2 کیبورد/ماوس ۱ پورت D-Sub ۱ پورت DisplayPort ۱ پورت HDMI ۳ پورت USB 3.2 Gen 1 ۱ پورت RJ-45 ۳ جک صوتی
کنترلر I/O تراشه کنترلر iTE® I/O
نظارت سخت‌افزاری (H/W Monitoring) تشخیص ولتاژ تشخیص دما تشخیص سرعت فن تشخیص جریان خنک‌کننده آبی هشدار خرابی فن کنترل سرعت فن (وابسته به نوع فن نصب شده)
بایوس (BIOS) حافظه فلش ۱۲۸ مگابیت استفاده از بایوس AMI UEFI با مجوز پشتیبانی از PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
سیستم عامل پشتیبانی از Windows 11 نسخه ۶۴ بیتی پشتیبانی از Windows 10 نسخه ۶۴ بیتی
فرم فاکتور Micro ATX؛ اندازه 24.4 سانتی‌متر در 24.4 سانتی‌متر

  • پشتیبانی از پردازنده‌های Intel® Core™ نسل 14، 13 و 12

  • عملکرد بی‌نظیر: راه‌حل دیجیتال VRM با طراحی هیبریدی 4+1+1 فاز

  • پشتیبانی از حافظه DDR5 دو کاناله: دارای ۴ اسلات DIMM و پشتیبانی از ماژول‌های حافظه XMP

  • ذخیره‌سازی نسل جدید: دارای دو کانکتور M.2 با رابط PCIe 4.0 x4

  • شبکه سریع: دارای پورت LAN گیگابیتی

  • اتصالات گسترده: شامل USB-C جلویی با سرعت 5Gb/s، DisplayPort، HDMI و D-Sub

  • فن هوشمند 6: دارای چندین حسگر دما و هدرهای فن هیبریدی با قابلیت توقف فن (FAN STOP)

  • Q-Flash Plus: امکان به‌روزرسانی BIOS بدون نیاز به نصب پردازنده، حافظه یا کارت گرافیک

  • کانکتور برق 8 پین جامد برای پردازنده (CPU)

  • 2 عدد کانکتور M.2 با عملکرد فوق‌العاده برای ذخیره‌سازی

  • 2 عدد M.2 با رابط PCIe 4.0 x4

  • راه‌حل صوتی (Audio Solution):

    • صدای با کیفیت 8 کاناله (8-ch HD Audio)

    • محافظ نویز صدا (Audio Noise Guard)

    • خازن‌های صوتی باکیفیت بالا (High-End Audio Capacitors)

  • قفل آسان برای اسلات PCIe (PCIe EZ-Latch)

  • پشتیبانی از حافظه DDR5 دو کاناله، 4 اسلات DIMM

  • پشتیبانی از پردازنده‌های Intel® Core™ نسل 14، 13 و 12

  • پورت USB 3.2 Gen1 نوع C در پنل جلویی

  • خروجی‌های تصویری:

    • D-Sub

    • HDMI

    • 1 عدد DisplayPort

  • RGB FUSION:

    • 1 عدد هدر LED قابل آدرس‌دهی (Addressable LED Header)

    • 1 عدد هدر LED RGB

  • شبکه LAN گیگابیتی (GbE LAN)

  • دکمه Q-FLASH Plus روی برد برای به‌روزرسانی BIOS بدون نیاز به نصب CPU یا RAM

  • 4 عدد پورت SATA 3 برای اتصال ذخیره‌سازی سنتی (مانند SSD یا HDD)

  • طراحی دیجیتال VRM هیبریدی 4+1+1

  • برد PCB آماده برای PCIe 4.0

  • چوک و خازن‌های باکیفیت بالا (Premium Choke and Capacitor)

  • طراحی کامل سازگار با PCIe 4.0

  • 1 عدد اسلات PCIe 4.0 x16 برای کارت گرافیک

  • 2 عدد کانکتور M.2 با رابط PCIe 4.0 x4

  • عملکردی بادوام

    مادربردهای GIGABYTE Ultra Durable™ با استفاده از بهترین قطعات داخلی و خارجی، عملکردی برتر و پلتفرمی ماندگار را ارائه می‌دهند.

    طراحی دیجیتال VRM

    بهترین طراحی VRM تا به امروز با استفاده از باکیفیت‌ترین قطعات:

    • طراحی دیجیتال با فازهای 4+1+1 PWM

    • MOSFETهای با مقاومت پایین (Low RDS(on))

    • پشتیبانی از جدیدترین پردازنده‌ها و ارائه عملکرد سیستم ارتقاءیافته و قابلیت گسترش سخت‌افزاری عالی

      باز کردن توانایی‌های DDR5

      اورکلاک حافظه DDR5 تا سرعت 7600 مگاهرتز و حتی فراتر
      GIGABYTE پلتفرمی آزمایش‌شده و اثبات‌شده را برای افزایش شدید عملکرد حافظه ارائه می‌دهد.

      اورکلاک حافظه و پشتیبانی از پروفایل XMP ممکن است بسته به پیکربندی سخت‌افزاری متفاوت باشد.

      اتصالات آینده‌نگر

      اتصالی بی‌نظیر با سرعت‌های انتقال داده فوق‌العاده بالا از طریق شبکه و ذخیره‌سازی نسل بعدی، برای پاسخگویی به نیازهای مدرن و آینده‌محور.

      شبکه گیگابیتی (GbE LAN) با مدیریت پهنای باند

      شبکه GbE LAN دارای یک برنامه مدیریت پهنای باند است که به بهبود تاخیر شبکه (Latency) و حفظ پینگ پایین کمک می‌کند تا در محیط‌های شلوغ شبکه (LAN)، پاسخ‌دهی بهتر و عملکرد روان‌تری ارائه دهد.

      طراحی سخت‌افزاری PCIe 4.0

      مادربردهای GIGABYTE با بهره‌مندی از یک یا چند اسلات PCIe 4.0 x16 و اسلات‌های PCIe 4.0 M.2، کاملاً آماده پشتیبانی از تجهیزات PCIe 4.0 هستند تا عملکردی فوق‌العاده سریع و قدرتمند را ارائه دهند.

      صدای Hi-Fi (با کیفیت بالا)

      خازن‌های صوتی رده‌بالا (High-End Audio Capacitors)

      این خازن‌های با کیفیت بالا به ارائه صدایی با وضوح بالا و وفاداری صوتی (Hi-Fi) کمک می‌کنند تا واقع‌گرایانه‌ترین افکت‌های صوتی را تجربه کنید.

      محافظ نویز صدا (Audio Noise Guard)

      این ویژگی به‌صورت مؤثر، اجزای آنالوگ صوتی حساس مادربرد را از آلودگی‌های نویزی در سطح PCB جدا می‌کند و کیفیت صدای خروجی را حفظ می‌نماید.

      راحت و کاربرپسند

      طراحی نوآورانه و شهودی در سخت‌افزار، نرم‌افزار و رابط BIOS، به شما این امکان را می‌دهد تا به سبک شخصی خود سیستم را پیکربندی و مدیریت کنید.

      راحت و کاربرپسند (Easy Friendly)

      طراحی نوآورانه و شهودی در سخت‌افزار، نرم‌افزار و رابط BIOS به شما کمک می‌کند تا سیستم را به سبک شخصی خودتان تنظیم و مدیریت کنید.

      EZ-Latch

      با EZ-Latch می‌توانید قفل اسلات PCIe را به‌راحتی باز کنید و کارت گرافیک را بدون دردسر از اسلات خارج نمایید — بدون نیاز به ابزار یا فشار زیاد.

      Q-Flash Plus

      قابلیت به‌روزرسانی آسان BIOS بدون نیاز به نصب پردازنده، حافظه یا کارت گرافیک.

      مراحل انجام کار:
      مرحله 1: کابل‌های برق 24 پین و 8 پین را به مادربرد متصل کنید.
      مرحله 2: فایل BIOS مادربرد را دانلود کرده، نام آن را به "gigabyte.bin" تغییر دهید و در یک فلش USB با فرمت FAT32 ذخیره کنید. فلش USB را به پورت Q-FLASH PLUS متصل کنید.
      مرحله 3: دکمه Q-FLASH PLUS را فشار دهید؛ مادربرد به‌طور خودکار فرآیند به‌روزرسانی BIOS را آغاز خواهد کرد.

      Smart Fan 6

      این فناوری، خنک‌کنندگی بهینه و عملکرد کم‌صدا را برای سیستم گیمینگ شما تضمین می‌کند. پشتیبانی از فن‌ها و پمپ‌های PWM/DC، تنظیمات قابل سفارشی‌سازی و مانیتورینگ دمای شهودی از ویژگی‌های آن است.

      • پشتیبانی جریان بالا: هر هدر فن از فن‌های PWM و DC و همچنین پمپ خنک‌کننده آبی پشتیبانی می‌کند، با توان تا 24 وات (12 ولت × 2 آمپر) همراه با محافظت در برابر جریان اضافی.

      • کنترل دقیق: چندین نقطه کنترل دما و سرعت فن برای ایجاد منحنی فن دقیق.

      • حالت دو منحنی: حالت شیب‌دار (Slope) و پله‌ای (Stair) برای سناریوهای مختلف کاربری.

      • توقف فن: فن می‌تواند به‌طور کامل زمانی که دما به زیر نقطه تعیین‌شده توسط کاربر برسد، متوقف شود.

        رابط کاربری BIOS برای Smart Fan 6

        • بهبود رابط کنترل منحنی فن:
          تعداد نقاط کنترل در منحنی فن از ۵ به ۷ افزایش یافته و نمودار سرعت فن بزرگ‌تر شده است تا کاربران بتوانند کنترل دقیق‌تر و ساده‌تری روی تنظیمات منحنی فن داشته باشند.

        • حالت دوگانه نمودار شیب/پله (Slope/Stair Dual Graph Mode):
          امکان انتخاب بین حالت شیب (Slope) با منحنی سرعت فن خطی و حالت پله (Stair) که سرعت فن را در بازه‌های دمایی مشخص ثابت نگه می‌دارد، برای انطباق با سناریوهای مختلف کاربری.

        • ورودی دستی (Manual Input):
          برای کاربران حرفه‌ای امکان وارد کردن دستی سرعت فن‌ها فراهم شده تا تنظیمات دقیق‌تر و سفارشی‌تری روی سیستم خنک‌کننده اعمال کنند.

        • تنظیم آسان (EZ Tuning):
          فرآیند تنظیم آسان‌تر شده است؛ کافی است ۴ نقطه روی مقیاس دما/سرعت فن انتخاب شود و Smart Fan 6 به سرعت منحنی فن مناسب را بر اساس این نقاط ایجاد می‌کند.

        • ذخیره پروفایل منحنی فن (Fan Curve Profile):
          پروفایل منحنی فن سفارشی شما در حافظه BIOS ذخیره می‌شود و پس از به‌روزرسانی BIOS نیز حفظ خواهد شد.
