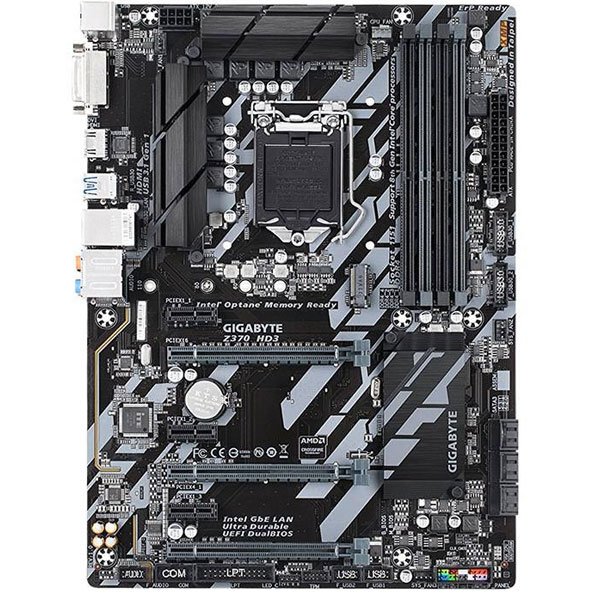

مادربرد گیگابایت مدل (Z370 HD3 (rev. 1.0

GIGABYTE Z370 HD3 (rev. 1.0) Motherboard
ناموجود

مادربرد گیگابایت مدل Z370 HD3 (rev. 1.0)

مادربرد (Motherboard که مادربورد نیز تلفظ می‌شود)، بورد اصلی یا مین بورد (Mainboard) و همه اینگونه اصطلاحات به یک قطعه الکترونیکی اشاره دارند که در داخل کیس، لپتاپ‌ها، گوشی‌های موبایل، ساعت‌های هوشمند و همه این گونه گجت‌های دیجیتالی وجود داردGIGABYTE Z370 HD3 (rev. 1.0) Motherboard


مشخصات

مادربرد گیگابایت مدل Z370 HD3 (rev. 1.0) بُردِ مادر یا مادر بورد یا برد اصلی (به انگلیسی: Mainboard or Motherboard) تخته مداری الکتریکی است که بخش‌های گوناگون رایانه مانند واحد پردازنده مرکزی، حافظه دسترسی اتفاقی(RAM) و… بر روی آن سوار می‌شوند و بلاک‌های بسیار کاربردی و مهم دیجیتالی نظیر بایوس (BIOS) در آن قرار گرفته‌اند. در کامپیوترهای اپل آن را برد منطقی می‌نامند.مادربرد اصلی‌ترین بخش یک رایانه به‌شمار می‌رود و کار آن کنترل کردن پردازشگر مرکزی و ارتباط دادن آن با قسمت‌های دیگر است. خود پردازشگر با هیج کدام از ابزار آلات بیرونی ارتباط مستقیم ندارد و همان‌طور که از نامش پیداست تنها یک پردازنده‌است. ارتباط پردازشگر با ابزار خارجی (به جز در موارد معدود) توسط BIOS (بایوس) انجام می‌گیرد و در حقیقت بین پردازشگر و ورودی/خروجی‌ها همواره یک مدار واسط وجود دارد.ساختار ظاهری مادربورد شامل مجموعه‌ای از قطعات الکترونیکی مانند خازن، ترانزیستور، مقاومت، دیود، آی‌سی و ورودی‌هایی است که روی یک برد الکترونیکی بزرگ چند لایه از جنس سیلیسیم و درصد کمی از چوب قرار می‌گیرند. روی صفحه مادربورد چندین خط به رنگ‌های متفاوت دیده می‌شود که همه قطعات را به هم متصل می‌سازد و به آنها اصطلاحاًباس می‌گویند.برای کل کامپیوتر، مادربورد، زیربنای اطلاعات و قدرت است. شکل و اندازه مادر بورد در طرحهای ان‌ال‌ایکس و آ تی‌ایکس می‌باشد که دومی بیشتر رایج‌تر است. یکی از تراشه‌های مادربورد، سوپر آی/اُ است که دیسک‌های کمکی، صفحه کلید، ماوس و قسمت‌های سریال و چاپگر را کنترل می‌کند. به تراشهٔ سوپر آی/اُ بعلاوهٔ دو تراشهٔ دیگر به نام‌های پل شمالی و پل جنوبی، چیپ ست مادربرد گویند که مبنای بسیار خوبی جهت مقایسه مادربردها می‌باشد. از چیپ ستهای معروف به کار رفته در مادربردهای امروزی می‌توان اینتل(intel)، ای‌ام‌دی(amd)، ویا و… را نام برد.روی مادر برد، یک باتری به نام باتری بایوس (به انگلیسی CMOS battery) وجود دارد. وظیفه این باتری تغذیه مادربورد برای نگهداری و محاسبه زمان و تاریخ سیستم، در مدتی که سیستم خاموش است می‌باشد. در مادربورد حافظه‌ای محدود و فقط خواندنی به نام سی موس (به انگلیسی CMOS)وجود دارد که اطلاعات فنی اجزای سخت‌افزاری و الکترونیکی کامپیوتر را در خود نگه می‌دارد. در هنگام بوت شدن سیستم، این حافظه اطلاعات حیاتی و تکنیکی لازم را دربارهٔ کامپیوتر به سیستم می‌دهد تا تمامی اجزای سخت‌افزاری به درستی شناخته و هماهنگ شوند.

ابعاد 225 × 305 میلی‌متر
فرم فاکتور ATX
تعداد سوکت پردازنده
نوع سوکت پردازنده Intel LGA 1151
چیپ ست Intel Z370
برد تغذیه 6 فاز
پردازنده های پشتیبانی شده Intel 8th generation Core i7/ Core i5/ Core i3/ Pentium/ Celeron
پشتیبانی از RAID RAID 0 , RAID 1 , RAID 10 , RAID 5
تعداد اسلات حافظه 4
نوع حافظه پشتیبانی شده DDR4
پیکربندی حافظه دو کاناله
حداکثر حافظه پشتیبانی شده 64 گیگابایت
استانداردهای حافظه 4000 / 3866 / 3800 / 3733 / 3666 / 3600 / 3466 / 3400 / 3333 / 3300 / 3200 / 3000 / 2800 / 2666 / 2400 / 2133 مگاهرتز
پروفایل حافظه XMP
پروفایل حافظه AMP
اسلات PCI Express x16 3
تعداد مسیرهای PCI Express 24 مسیر
پشتیبانی از SLI
پشتیبانی از Crossfire دو مسیره
نوع تخصیص مسیر 1x PCI Express x16 slot, running at x16 - 2x PCI Express x16 slot, running at x4
اسلات PCI Express x1 3
اسلات PCI Express x4
اسلات PCI
کانکتور Mini PCI Express
کانکتور SATA 3.0 6
کانکتور SATA 2.0
کانکتور eSATA
کانکتور mSATA
کانکتور SATA Express
کانکتور M.2
نوع اسلات M.2 PCI-E 3.0 x4
کانکتور Thunderbolt
هدر USB 3.1 4
هدر USB 3.0
هدر USB 2.0 4
مجموع کانکتور 4 پین فن 4
کانکتورهای برق کانکتور برق اصلی 24 پبن ATX , کانکتور برق 8 پین ATX , هدر برق فن پردازنده
دکمه‌ها، سوییچ‌ها و جامپرها Clear CMOS jumper
پورت PS/2 یک عدد کومبو
پورت USB 3.1 4
پورت USB 3.0
پورت USB 2.0 2
پورت USB Type-C
پورت VGA
پورت DVI
پورت HDMI
پورت DisplayPort
پورت LAN
کارت شبکه LAN Intel GbE
کارت شبکه WLAN
بلوتوث
توضیحات کارت شبکه کارت شبکه گیگابیتی
کارت صدا Realtek ALC892
کانال‌های صوتی 7.1 کانال
جک 3.5 میلی‌متری 6
خروجی صدای S/PDIF
ورودی صدای S/PDIF
توضیحات کارت صدا دارای هدر خروجی S/PDIF
دکمه‌ها
کلید پاور روی مادربرد
کلید ریست روی مادربرد
بایوس دوگانه
پنل اورکلاک
نقاط کنترل ولتاژ
سون سگمنت Debugging
ویژگی های خاص Support for APP Center - * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. - 3D OSD - @BIOS - AutoGreen - BIOS Setup - Color Temperature - Cloud Station - EasyTune - Easy RAID - Fast Boot - Game Boost - ON/OFF Charge - Platform Power Management - RGB Fusion - Smart Backup - Smart Backup - Smart Keyboard - Smart TimeLock - Smart HUD - System Information Viewer - USB Blocker - V-Tuner - Support for Q-Flash - Support for Xpress Install
مشخصات تکمیلی 1 عدد کانکتور RGB LED strip - دارای هدر پورت Serial و Parallel
گارانتی آواژنگ
