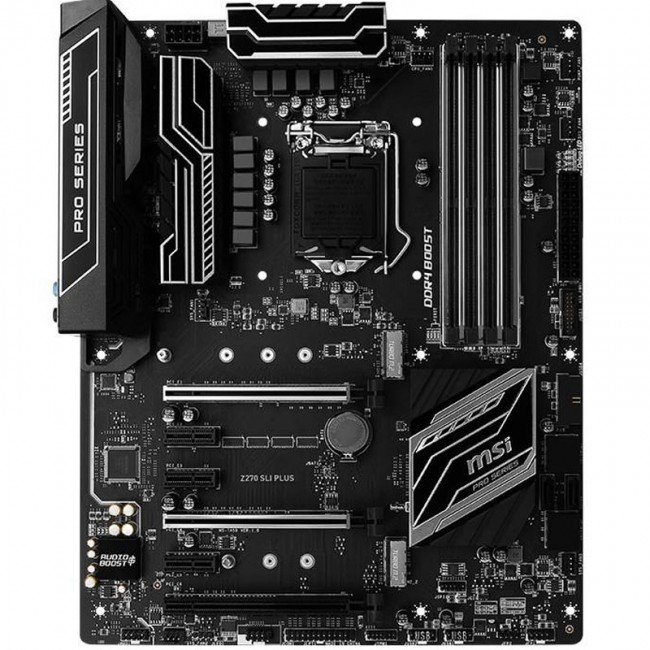

مادربرد ام اس آی مدل Z270 SLI PLUS

مادر برد به یک قطعه الکتریکی گفته می شود که در داخل کیس، لپتاپها، گوشیهای موبایل، ساعتهای هوشمند و همه این گونه گجتهای دیجیتالی وجود دارد. روی مادربرد یا برد اصلی همه قطعات سخت افزاری اصلی نصب میشوند و همه این قطعات با استفاده از مسیرهای الکترونیکی ریز به یکدیگر وصل میشوند. شرکت ام اس ای مادربرد جدید خود را که مدل Z270 SLI PLUS می باشد را معرفی کرده است.

MSI Z270 SLI PLUS Motherboard


مشخصات

در مادربردZ270 SLI PLUS از چیپ‌ست Z270 اینتل استفاده شده و می‌توانید پردازنده‌های نسل 6 و 7 اینتل را روی آن نصب کنید. برای نصب این پردازنده‌ها به سوکت نصب LGA 1151 نیاز خواهید داشت و از همین سوکت در مادربرد Z270 SLI PLUS استفاده شده ‌است. چهار اسلات DIMM در این مادربرد وجود دارد که با استفاده از این اسلات‌ها، امکان به‌کارگرفتن 64 گیگابایت رم DDR4 وجود خواهد داشت. حداکثر فرکانس رم قابل‌دستیابی در این پردازنده‌ها 3800 مگاهرتز خواهد بود و می‌توانید از ساختار دوکاناله استفاده کنید. روی اسلات‌های PCI Express و اسلات نصب رم از فناوری Steel Armor استفاده شده ‌است. در این فناوری، ام اس آی با استفاده از یک لایه‌ی فلزی سعی کرده تا از قطعات دربرابر خمیدگی محافظت کند و مانع از رسیدن تداخل‌های الکترومغناطیسی به این قطعات حساس شود. سیستم نورپردازی MYSTIC LIGHT در مادربرد Z270 SLI PLUS ام اس آی وجود دارد. با استفاده از این سیستم می‌توانید در قسمت‌های مختلف مادربرد با استفاده از LEDهای 16.8 میلیون رنگ، ظاهر متفاوتی را ایجاد کنید. دو عدد اسلات M.2 روی این مادربرد وجود دارد که آن‌ها به سیستم Steel Armor مجهز هستند. انواع حافظه‌های اس اس دی با رابط M.2 در این رابط‌ها قابل‌نصب هستند. سیستم صوتیAudio Boost 4  در مادربرد Z270 SLI PLUS وجود دارد و به خلق صدایی بهتر و گیراتر کمک می‌کند.

ابعاد 244 × 305 میلی‌متر
فرم فاکتور ATX
تعداد سوکت پردازنده 1
نوع سوکت پردازنده Intel LGA 1151
چیپ ست Intel Z270
برد تغذیه 10 فاز
پردازنده های پشتیبانی شده Intel 6th/ 7th Gen Core i3/i5/i7 ,Pentium, Celeron
پشتیبانی از RAID RAID 0 , RAID 1 , RAID 10 , RAID 5
تعداد اسلات حافظه 4
نوع حافظه پشتیبانی شده DDR4
پیکربندی حافظه دو کاناله
حداکثر حافظه پشتیبانی شده 64 گیگابایت
استانداردهای حافظه 3800/ 3600/ 3200/ 3000/ 2800/ 2600/ 2400/ 2133 مگاهرتز
پروفایل حافظه XMP
پروفایل حافظه AMP
اسلات PCI Express x16 3
تعداد مسیرهای PCI Express 20 مسیر
پشتیبانی از SLI دو مسیره
پشتیبانی از Crossfire سه مسیره , دو مسیره
نوع تخصیص مسیر 3x PCIe 3.0 x16 slots (support x16/x0/x4, x8/x8/x4 modes)
اسلات PCI Express x1 3
اسلات PCI Express x4
اسلات PCI
کانکتور Mini PCI Express
کانکتور SATA 3.0 6
کانکتور SATA 2.0
کانکتور eSATA
کانکتور mSATA
کانکتور SATA Express
کانکتور M.2 2
نوع اسلات M.2 PCI-E 3.0 x4
کانکتور Thunderbolt
هدر USB 3.1 4
هدر USB 3.0
هدر USB 2.0 4
مجموع کانکتور 4 پین فن 6
کانکتورهای برق کانکتور برق اصلی 24 پبن ATX , کانکتور برق 8 پین ATX , هدر برق فن پردازنده
دکمه‌ها، سوییچ‌ها و جامپرها Clear CMOS jumper
پورت PS/2 یک عدد کومبو
پورت USB 3.1 5
پورت USB 3.0
پورت USB 2.0 2
پورت USB Type-C 1
پورت VGA
پورت DVI
پورت HDMI
پورت DisplayPort
پورت LAN 1
کارت شبکه LAN Intel I219-V
کارت شبکه WLAN
بلوتوث
توضیحات کارت شبکه کارت شبکه گیگابیتی
کارت صدا Realtek ALC1220
کانال های صوتی 7.1 کانال
جک 3.5 میلی‌متری 6
خروجی صدای S/PDIF
ورودی صدای S/PDIF
توضیحات کارت صدا دارای قابلیت بهبود صدای Audio Boost 4
دکمه‌ها
کلید پاور روی مادربرد
کلید ریست روی مادربرد
بایوس دوگانه
پنل اورکلاک
نقاط کنترل ولتاژ
سون سگمنت Debugging
ویژگی‌های خاص DDR4 Boost - EZ Debug LED - Double ESD Protection - Click BIOS 5
مشخصات تکمیلی دارای کانکتور RGB LED - دارای کانکتور TPM module - دارای هدر پورت Serial و Parallel
